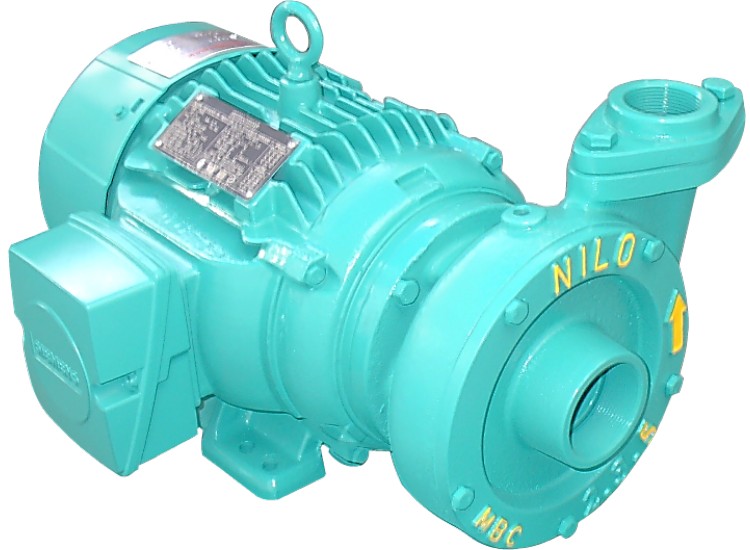

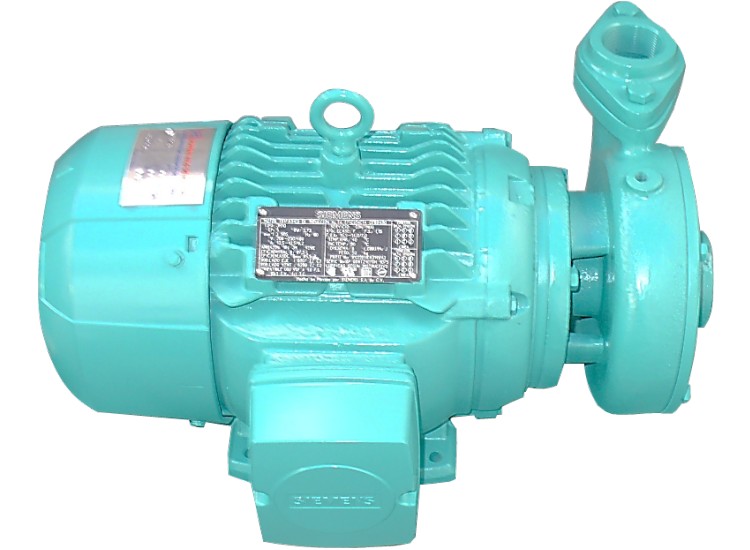

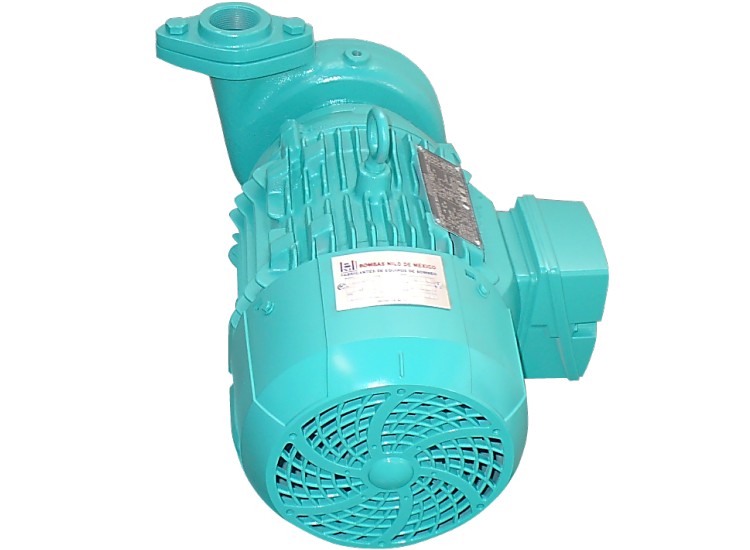

MBC 1.5 A 20
MOTOBOMBA CENTRIFUGA HORIZONTAL
PARA USO DOMÉSTICO, RESIDENCIAL, COMERCIO, INDUSTRIA , AGRICULTURA, etc….
APLICACIONES:
- Cisterna, Tanque Elevado
- Torres de Enfriamiento
- Cámaras de pintura
- Aspersión
- Edificios
- Hoteles
- Riego
Descripción
| MODELO | H.P. | R.P.M. | POLOS | FASES | SUCCIÓN | DESCARGA | Sello Mecánico | Impulsor | Etapas | Conexión | Tipo |
| MBC-1.5 | 1.5 | 3450 | 2 | 1, 2 ó 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-2 | 2 | 3500 | 2 | 1, 2 ó 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-3 | 3 | 3500 | 2 | 1, 2 ó 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-5 | 5 | 3500 | 2 | 2 ó 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-7.5 | 7.5 | 3500 | 2 | 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-10 | 10 | 3500 | 2 | 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MBC-15 | 15 | 3500 | 2 | 3 | DE 1-1/4″ A 2-1/2″ | DE 1″ A 2-1/2″ | Carbón – Ceramica | Cerrado | 1 | NPT | Hembra |
| MOTOR ELÉCTRICO MARCA SIEMENS |
| /M = Monofásico 115/230 Volts (1 y 2 Fases). Armazón 56 |
| /TA = Trifásico Abierto 230/460 Volts (3 Fases). Armazón 56 |
| /TC = Trifásico Cerrado 230/460 Volts (3 Fases). Inducción Jaula de Ardilla |
Fabricación
| MATERIALES DE CONSTRUCCIÓN | ||
| PARTE | TIPO | MATERIAL |
| Carcaza | Radial | ASTM-A48-CL30 |
| Impulsor | Cerrado | ASTM-A48-CL30 |
| Tapa de Succión | Plana Circular | ASTM-A48-CL30 |
| Brida de Descarga | Ovalada | ASTM-A48-CL30 |
| Soporte | Base Unión | ASTM-A48-CL30 |
| Flecha | Redondo | Cold Rolled 1018 |
| Sello Mecánico | Resorte | Ceramica / Carbon |
| Contra Tuerca | Hexagonal | GALVANIZADO |
| Tapon de Purga | Fab / Esp | BRONCE-SAE/40 |
Transmisión Universal
Acoplamiento por medio de Transmisión Universal. (SP-CB-TU).
Nuestras Bombas Centrífugas Horizontales, también pueden ser fabricadas por medio de acoplamiento de Transmisión Universal.
DESCRIPCIÓN: Acoplada a Soporte de Pie (Caja de Baleros), Lubricación por aceite, Motor eléctrico accionado mediante cople flexible tipo estrella, equipo Montado en base estructural canal tipo «U», alineado por cojinetes antivibración.
| MATERIALES DE CONSTRUCCIÓN | ||
| PARTE | TIPO | MATERIAL |
| Soporte Caja de Baleros | Unión | ASTM-A48-CL30 |
| Flecha Eje Motriz | Fab / Esp | Cold Rolled 1018 |
| Cople Flexible | Estrella | Antimonio / Aluminio |
| Estrella | Unión Empaque | Neopreno |
| Cubre Polvos | Fab / Esp | ASTM-A48-CL30 |
| Reten | Metal / Nitrilo | Acero / Neopreno |
| Rodamiento | Bola | Acero |
| Porta Balero | Fab / Esp | ASTM-A48-CL30 |
| Graseras | Recta | BRONCE-SAE/40 |
| Cojinetes | Anti Vibración | Nylamid |
| Tornillería | Hexagonal | Acero Grado 2 |
Fabricación Especial
Te ofrecemos diversas opciones para la fabricación de equipos de bombeo, bajo las condiciones operativas que se requieran, con las siguientes combinaciones:
- Fabricadas en ASTM-A48-CL30
- Fabricadas en Bronce SAE-40
- Fabricadas en Bronce SAE-67
- Fabricadas en Acero Inoxidable tipo SS-304
- Fabricadas en Acero Inoxidable tipo SS-316
- Fabricadas en Ni-Hard
- Fabricadas en Aluminio 6061-T6
|
|
|
|
